| 00-000.06.22.22.00 Пневмоцилиндр скачать
00-000.06.22.22.00 Пневмоцилиндр деталировка
00-000.06.22.22.00 Пневмоцилиндр 3д модель
00-000.06.22.22.00 Пневмоцилиндр сборочный чертеж
00-000.06.22.22.00 Пневмоцилиндр деталирование
Пневмоцилиндр предназначен для преобразования энергии сжатого воздуха в поступательное перемещение штока.
На цилиндрические поверхности ф170 диска диск 9 надевается манжеты 11, которые при помощи колец 10 и винтов 13 закрепляются на диске. Шток 3, скрепленный с диском 9 при помощи гайки и шайбы 17, вставляется в отверстие ф30 крышки передней 1 и герметизируется при помощи кольца 6, манжеты 5, крышки 4 и винтов 13.
Труба 8 с прокладками 7 надевается на выступы ф200 крышек передней 1 изадней 2 и закрепляется при помощи шпилек 12, гааек 14 и шайб 16.
При поступлении сжатого воздуха через центральное коническое резьбовое Rc3/8-В отверстие крышки задней 2 в полость под диском 9 шток 3перемещается влево, совершая работу. При этом воздух из полости за дискомвыходит в атмосферу через коническое отверстие Rc3/8-В в крышке задней. При смене направления поступления воздуха осуществляется обратный ход поршня.

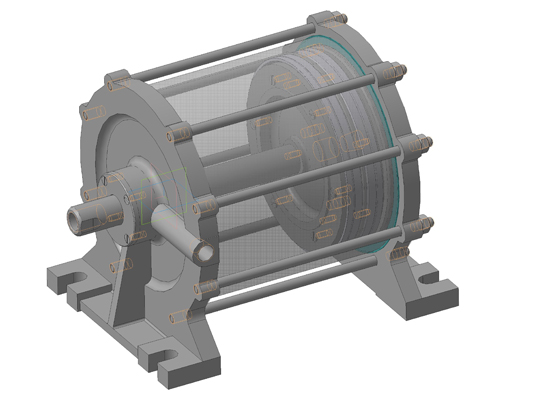

00-000.06.22.22.00 СБ_Пневмоцилиндр
00-000.06.22.22.00 СП_Пневмоцилиндр
00-000.06.22.22.01_Крышка передняя
00-000.06.22.22.02_Крышка задняя
00-000.06.22.22.03_Шток
00-000.06.22.22.04_Крышка
00-000.06.22.22.06_Кольцо
00-000.06.22.22.07_Прокладка
00-000.06.22.22.08_Труба
00-000.06.22.22.09_Диск
00-000.06.22.22.10_Кольцо
00-000.06.22.22.12_Шпилька
