| 00-000.06.20.20.00 Каток опорный СКАЧАТЬ
00-000.06.20.20.00 Каток опорный ДЕТАЛИРОВКА

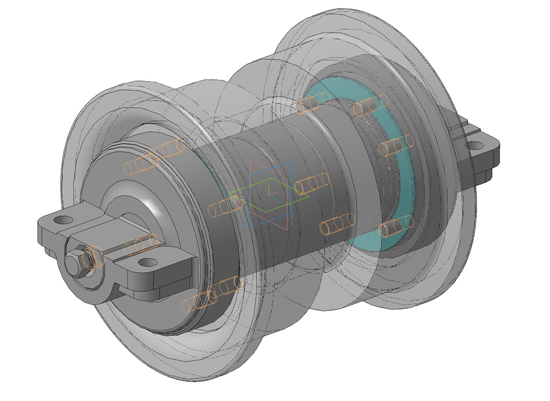

00-000.06.20.20.00 Каток опорный 3Д МОДЕЛЬ
00-000.06.20.20.00 Каток опорный СБОРОЧНЫЙ ЧЕРТЕЖ
00-000.06.20.20.00 Каток опорный ДЕТАЛИРОВАНИЕ
Каток предназначен для перекатывания тележек трактора по звеньям гусениц.
Ось 10 в сборе с роликоподшипником 1 и втулкой 4 вставляется в ролик 18. Кольцо дистационное 5 и шайбу 11 надевают на ось 10 и закрывают фланцем 16 в сборе с кольцами 20, 21 штифтом 7 и кольцом 3. Креплениефланца осуществляется болтами 19 и шайбами стопорными 6. Крышка 2 ссальниковым устройством (детали 9,13,14,15,17) надеваются на ось. Шайба 15 крепится к манжете 17 клеем 88НП. Отверстие для смазки оси закрываются пробкой 12.
00-000.06.20.20.00 СБ_Каток опорный
00-000.06.20.20.00 СП_Каток опорный
00-000.06.20.20.01 СБ_Роликоподшипник
00-000.06.20.20.01.01_Кольцо внутренее
00-000.06.20.20.01.02_Кольцо
00-000.06.20.20.01.03_Ролик
00-000.06.20.20.01.04_Сепаратор
00-000.06.20.20.02_Крышка
00-000.06.20.20.03_Кольцо
00-000.06.20.20.04_Втулка
00-000.06.20.20.05_Кольцо
00-000.06.20.20.06_Шайба стопорная
00-000.06.20.20.07_Штифт
00-000.06.20.20.08_Прокладка
00-000.06.20.20.09_Обойма
00-000.06.20.20.10_Ось
00-000.06.20.20.11_Шайба
00-000.06.20.20.12_Пробка
00-000.06.20.20.13_Пружина
00-000.06.20.20.14_Кольцо пружинное
00-000.06.20.20.15_Шайба
00-000.06.20.20.16_Фланец
00-000.06.20.20.17_Манжета
