| 00-000.06.19.19.00 Регулятор давления СКАЧАТЬ
00-000.06.19.19.00 Регулятор давления деталировка

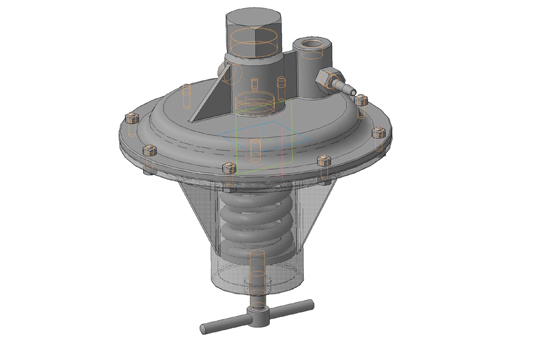

00-000.06.19.19.00 Регулятор давления 3д модель
00-000.06.19.19.00 Регулятор давления сборочный чертеж
00-000.06.19.19.00 Регулятор давления деталирование
Регулятор давления предназначен для снижения давления углекислого газа и поддерживая этого давления
Углекислый газ из баллона под высоким давлением поступает через отверстие 7 мм корпуса 1 и седло клапана 7. Проходя через сетчатый фильтр
2, газ очищается от возможных механических частиц и поступает под клапан 6.
Степень открытия к пластине 6 регулируется пружиной 16 через нажимной диск 13, мембрану 12 и толкатель 15, нажимающих на винт 9. Регулировка пружины 16 производится винтом 18 через направляющую 17.
Отрегулированный на давление газ (включающий открытие клапана 6 поступает через ниппель 22 в сеть). Давление на выходе проверяется манометром (на чертеже не показан), вворачиваемым в отверстие G1/2-А корпуса 1. Сборка регулятора производится в следующем порядке. Вначале производится сборка узла клапана. В клапан 6 запрессовывается уплотнитель 10 и вворачивается винт 9, затем вставляется в седло клапана 7. Шесть отв. ф6, расположенных на цилиндрической поверхности седла клапана 7 закрываются сеткой фильтра 2. В корпус 1 вставляется пружина 1, затем в нее
ввертывается до упора седло клапана 7. В отв. 16 клапана 6 вставляется кнопка 8 и пружина 6. Колпачок 3
навинчивается на корпус до упора. Между ними устанавливается прокладка 5.
Дальше производится сборка диафрагмы. На толкатель 15 надевается на мембраны 12 и нажимной диск 13. Собранные детали стягиваются гайкой 14. Последний этап - общая сборка. В корпус нижний 19 устанавливаются направляющий 12 и пружина 16. Вставляются болты 23. На болты 23 надевается диафрагма в сборе, корпус верхний 1 и навинчиваются гайки 24. В корпус 19 ввертывается винт 18 с запрессованным в него пальцем 20 на корпусе 1 накидной гайкой 21 закрепляется и ниппель 22.
00-000.06.19.19.00 СБ_Регулятор давления
00-000.06.19.19.00 СП_Регулятор давления
00-000.06.19.19.01_Корпус верхний
00-000.06.19.19.03_Колпачок
00-000.06.19.19.04_Пружина
00-000.06.19.19.06_Клапан
00-000.06.19.19.07_Седло клапана
00-000.06.19.19.08_Кнопка
00-000.06.19.19.09_Винт
00-000.06.19.19.11_Пружина
00-000.06.19.19.12_Мембрана
00-000.06.19.19.14_Гайка
00-000.06.19.19.15_Толкатель
00-000.06.19.19.16_Пружина
00-000.06.19.19.17_Направляющая
00-000.06.19.19.18_Винт
00-000.06.19.19.19_Корпус нижний
00-000.06.19.19.20_Палец
00-000.06.19.19.21_Гайка накидная
00-000.06.19.19.22_Ниппель
