| 00-000.06.13.13.00 Редуктор привода лебетки СКАЧАТЬ
00-000.06.13.13.00 Редуктор привода лебетки деталировка

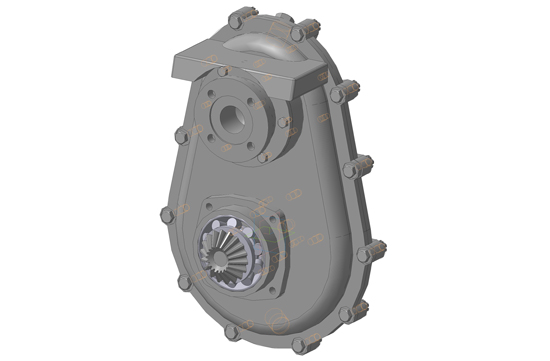

00-000.06.13.13.00 Редуктор привода лебетки 3д модель
00-000.06.13.13.00 Редуктор привода лебетки сборочный чертеж
00-000.06.13.13.00 Редуктор привода лебетки деталирование
Редуктор предназначен для передачи крутящего момента от силовой установки на вал барабана лебедки.
Вал шестерня в сборе с упорными роликоподшипниками 28 и 29, втулкой 19 и кольцом 17 устанавливаетмся в корпусе 1 и закрывается крышкой 7 на болтах 33 с прокладкой 18 и уплотнительным устройствам 15,16,24 ... 27. Через отверстие в крышке 7 на шлицевом конце детали 5 устанавливается ступица 3 в сборе с зубчатым колесом 4 и крепится деталями 34,36,38,40 и 37,39,41. Ведущий вал в сборе с крышкой 9, кольцом 13, манжетой 44, маслоотражательным кольцом 14, прокладкой 22 шарикоподшипником 31 устанавливается в корпусе 1 крепится деталями 32 и 36. На вал 10 надевают шестерню 6 на штоке 43, шарикоподшипник 30, прокладку 20 и все поджимают двумя полукольцами 11, уложенными в канавку диаметром 38 мм вала 10, стянутыми кольцом 12, а затем развальцованными.
Корпус 2 в сборе с крышкой 8, прокладкой 21 и деталями 32,36 соединяют деталями 35,36,40 с корпусом 1 через прокладку 23.
Крутящий момент с ведущего вала 10через шпонку 43 и шестерню6 передается на зубчатое колесо 4, шлицы ступицы 3 и снимается с вала шестерни 5.
00-000.06.13.13.00 СБ_Редуктор привода лебетки
00-000.06.13.13.00 СП_Редуктор привода лебетки
00-000.06.13.13.01_Корпус передний
00-000.06.13.13.02_Корпус
00-000.06.13.13.03_Ступица шестерни
00-000.06.13.13.04_Колесо зубчатое
00-000.06.13.13.05_Вал-шестерня
00-000.06.13.13.06_Шестерня
00-000.06.13.13.07_Крышка
00-000.06.13.13.08_Крышка
00-000.06.13.13.09_Крышка
00-000.06.13.13.10_Вал
00-000.06.13.13.11_Кольцо
00-000.06.13.13.11_Кольцо разрезное
00-000.06.13.13.13_Кольцо нажимное
00-000.06.13.13.14_Кольцо маслоотражательное
00-000.06.13.13.16_Манжета
00-000.06.13.13.19_Втулка
