| 00-000.06.07.07.00 Патрон специальный скачать
00-000.06.07.07.00 Патрон специальный ДЕТАЛИРОВКА
00-000.06.07.07.00 Патрон специальный 3Д МОДЕЛЬ
00-000.06.07.07.00 Патрон специальный сборочный чертеж
00-000.06.07.07.00 Патрон специальный ДЕТАЛИРОВАНИЕ

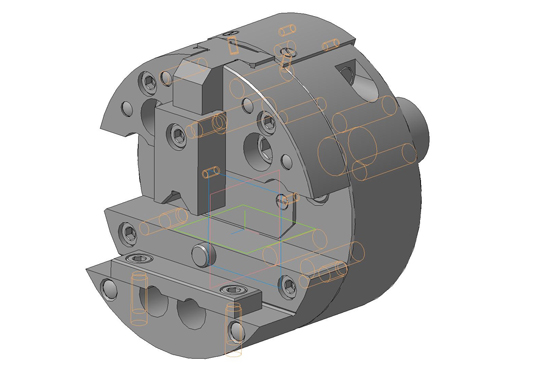

Патрон предназначен для установки тройника при механической обработке на токарном станке.
Втулки 5 и 7, скрепленные винтом 9 и штифтом 24, вставляют в отверстие ф40 корпуса 8. Для фиксации взаимного положения этих втулок предварительно в гнезда ф5 устанавливают пружину 6 и шарик 23. Рычаг 3, который может вращаться на штифте 15, вставляют в паз 16 корпуса 8. Штифт 15 фиксируется от поворота винтом 17. Одним концом рычаг 3 вставляется в отверстие ф16 втулки 5, на другой конец рычага 3 надевается ползун 2. К ползуну 2 винтом 18 крепится призма 1. Ползун 2 может перемещаться вертикально в пазах направляющих 14 и 16, которые, как и опора крепится к корпусу 8 винтами 19 и 21 фиксируется штифтами 25 и 26. Пластина 12 крепится к опоре 11 винтами 18.
В опору 11 запрессовывается опора 10, служащая упором при установке обрабатываемой детали. Крышки 4 и 12 винтами 22 крепится к корпусу 8.
Патрон с помощью втулки 7 присоединяется к тяге пневмоцилиндра и крепится к шпинделю станка винтами 20 и 21.
При поступательном перемещении тяги пневмоцилиндра и втулок 5 и 7 рычаг 3, поворачиваясь на штифте 15, обеспечивает вертикальное перемещение ползуна 2 с призмой 1, которая поджимает или освобождает деталь.
Деталь подлежащая обработке, устанавливается на пластину 12 до упора в опору 10 и поджимается призмой 1.
Все фаски для внутренней резьбы согласно ГОСТ 10549-80 и на чертежах не указаны.
00-000.06.07.07.00 СБ_Патрон специальный
00-000.06.07.07.00 СП_Патрон специальный
00-000.06.07.07.01_Призма
00-000.06.07.07.02_Ползун
00-000.06.07.07.03_Рычаг
00-000.06.07.07.04_Крышка
00-000.06.07.07.05_Втулка
00-000.06.07.07.06_Пружина
00-000.06.07.07.07_Втулка
00-000.06.07.07.08_Корпус
00-000.06.07.07.09_Винт
00-000.06.07.07.10_Опора
00-000.06.07.07.11_Опора
00-000.06.07.07.12_Пластина
00-000.06.07.07.13_Крышка
00-000.06.07.07.14_Направляющая
00-000.06.07.07.15_Штифт
00-000.06.07.07.16_Направляющая
