| 00-000.06.05.05.00 Тиски скачать
00-000.06.05.05.00 Тиски деталировка
00-000.06.05.05.00 Тиски 3д модель
00-000.06.05.05.00 Тиски сборочный чертеж
00-000.06.05.05.00 Тискид деталирование

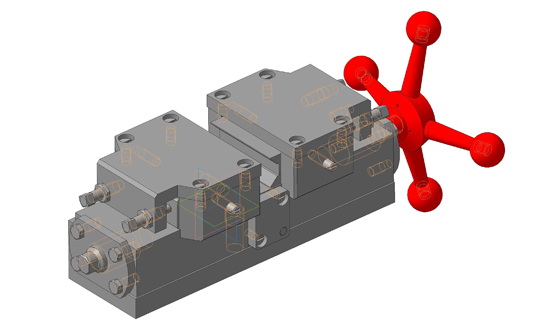

На угольник 10 устанавливается колонка 1. Крепление колонки к угольнику осуществляется с помощью болтов 14, 15. На колонку 1 устанавливаются две губки 2. В губки вставлены втулки 4 и 12, через которые проходит винт 3 с правой и левой резьбой. Каждая втулка крепится к губке четырьмя болтами 13. К колонке с помощью диагонально расположенных винтов 16 и штифта 28 крепится фиксатор 11, который предотвращает осевое смещение винта 3. На губки устанавливают призмы 5. Четырьмя винтами 17 к губке 2 крепится крышка 6.
Регулировка призмы в продольном направлении осуществляется с помощью винтов 19, после чего фиксируется винтом 18. На конец винта 3 с помощью штифта 22 крепится штурвал, состоящий из гайки 7, четырех рукояток 8 с шаровыми ручками 9. Рукоятки 8 вставляются в отверстия диагональю 10 гайки 7 и фиксируются штифтами 21. При вращении штурвала по часовой стрелке втулки 4 и 12 передвигаются по винту 3 в противоположном направлении и тянут за собой губки, на которых установлены призмы. Призмы сближаются и зажимают изделие. При вращении против часовой стрелки призмы раздвигаются и освобождают изделие.
Все маски для внутренней метрической резьбы выполнены по ГОСТ 10549-80 и на чертежах деталей не указаны.
00-000.06.05.05.00 СБ_Тиски
00-000.06.05.05.00 СП_Тиски
00-000.06.05.05.01_Колонка
00-000.06.05.05.02_Губка
00-000.06.05.05.03_Винт
00-000.06.05.05.04_Втулка
00-000.06.05.05.05_Призма
00-000.06.05.05.06_Крышка
00-000.06.05.05.07_Гайка
00-000.06.05.05.08_Рукоятка
00-000.06.05.05.09_Ручка
00-000.06.05.05.10_Угольник
00-000.06.05.05.11_Фиксатор
00-000.06.05.05.12_Втулка
