00-000.06.04.04.00 Привод пневматический
bublegumДата: Вторник, 09.04.2019, 13:26 | Сообщение # 1
Полковник
Группа: Администраторы
Сообщений: 211
Репутация: 0
Статус: Offline
Задание из "Альбом заданий для выполнения сборочных чертежей" Думкасова, Решетов, Краснов.

00-000.06.04.04.00 Привод пневматический скачать
00-000.06.04.04.00 Привод пневматический деталировка

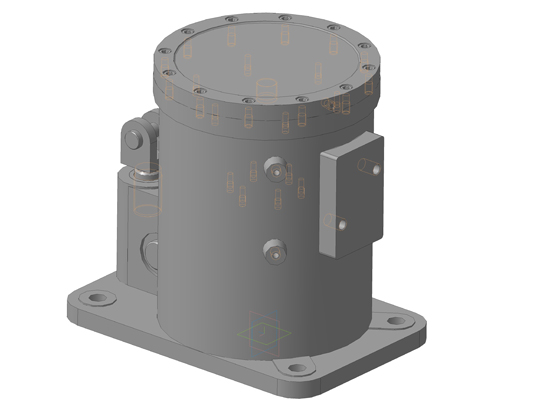

00-000.06.04.04.00 Привод пневматический 3д модель
00-000.06.04.04.00 Привод пневматический сборочный чертеж
00-000.06.04.04.00 Привод пневматический деталирование

Привод предназначен для поджатия деталей усилием до 5 т при сборочно-сварочных операциях.
В центральное отверстие ф50 корпуса 1 вставляется шток 12 и уплотняется манжетой 6 при помощи крышки сальника 5 и винтов 17. Вилка 4 в сборе с осью 13, шайбой 20 и шплинтом 22 вворачивается до упора в отверстие М36 толкателя 2. После чего толкатель в сборе вставляется в боковое отверстие ⌀50 корпуса 1 и уплотняется промасленным войлочным кольцом 24. Рычаг 3 длинным концом вставляется в паз опушенного в нижнее положение штока 12, а коротким концом в паз толкателя 2 и закрепляется в корпусе 1 с помощью оси 14, шайбы 21 и шплинта 23.
Поршень 10 в сборе с манжетами 7, кольцом 8, диском нажимным 11 и болтами 15 надевается на шток 12 и зажимается гайкой 19. Для предотвращения самоотвинчивания болты 15 и гайки 19 стопорятся проволокой 25. Крышка 9 к корпусу 1 крепится винтами 18. Гермитизация соединения осуществляется картонной прокладкой 26.
В качестве заглушек технологических отверстий М10x1,25-6H В корпусе 1 и крышке 9 используются винты 16, установленные на сурике.
Управление работой пневматического привода осуществляется с помощью распределительного устройства, закрепленного на приливе корпуса 1 к двум отверстиям М16. При подаче сжатого воздуха давлением 4 атм в полость под поршнем, последний вместе со штоком движется вверх. Рычаг 3 поворачивается вокруг оси 14, вследствии чего толкатель 2 перемещается вниз. Обратное движение толкателя 2 осуществляется путем подачи сжатого воздуха В полость под поршнем.

00-000.06.04.04.00 СБ_Привод пневматический
00-000.06.04.04.00 СП_Привод пневматический
00-000.06.04.04.01_Корпус
00-000.06.04.04.02_Толкатель
00-000.06.04.04.03_Рычаг
00-000.06.04.04.04_Вилка
00-000.06.04.04.05_Крышка
00-000.06.04.04.06_Манжета ф50
00-000.06.04.04.07_Манжета ф250
00-000.06.04.04.08_Кольцо
00-000.06.04.04.09_Крышка
00-000.06.04.04.10_Поршень
00-000.06.04.04.11_Диск
00-000.06.04.04.12_Шток
00-000.06.04.04.13_Ось
00-000.06.04.04.14_Ось

СКАЧАТЬ
